松下透過型數字位移傳感器HG-T系列是一款高精度、高可靠性的傳感器產品，以下將從其特點、應用、選型等維度展開詳細介紹：

 **產品特點**

高精度測量

實現了業界出色的重復精度1μm，可精確的測量物體的尺寸和位置變化，能在鋰電池、電池卷繞機部中提升彎曲控制的精細度，有助于制造工程的質量改善。

采薄型設計

采用厚度8mm的薄型形狀，傳感器頭部的受光端備有“標準型”和“窄長型”，窄長型沒有光軸調整指示燈，可以安裝在裝置內等受限的空間里，有助于制造裝置的小型化。

光軸調整輔助功能

控制器配備光軸調整輔助功能，可以通過傳感器光頭的指示燈及控制器上的顯示部，對傳感器光頭的位置偏移簡便進行設置調整，光軸可從直角彎曲，可實現自由安裝。

自動識別功能

投·受光端電纜具有自動識別的功能，傳感器光頭通過連接電纜的連接，投·受光端的位置關系可在控制器啟動時自動判別，配線作業時，可以實現簡單配線的連接器連接。

堅固耐用

采用鋁壓鑄外殼，兼具輕量和強度，可以將溫度對于測定精度的變化調控在小范圍內，此外，與樹脂外殼相比螺釘緊固的外殼更加歪斜情況更少，時間久也不容易發生變化，防止光軸的偏移。

高防護等級

保護構造達到IP67（IEC），可用于水和灰塵較多的現場。

     多種檢測模式

    具有6種的檢測模式，包括邊緣檢測、自動邊緣檢測及中心位置檢測模式等，用戶可從測量物體多個邊緣中任意選擇兩點用于測量的邊緣，并測量這兩點之間距離，即使不登錄檢測方向TOP/BOTTOM，無論哪個方向都可以檢測邊緣。

    通信功能強大

  備有適用CC-Link、CC-Link IE Field等現場總線的通信單元，可與生產系統連接，對應IoT，還可通過“USB通信用工具軟件HG-T Configuration Tool”和“USB的通信單元SC-HG1-USB”或“對應RS-485通信單元SC-HG1-485”一同使用，在電腦上確認及變更HG-T系列的當前值或者設定內容。

**應用領域**

 金屬加工行業

可用于金屬零件的尺寸測量、位置定位以及加工精度檢測等，幫助提高加工質量和效率。

半導體行業

在半導體制造過程中，用于晶圓的尺寸測量、芯片的定位和檢測等，確保半導體器件的高精度制造。

鋰電池行業

可對鋰電池的極片尺寸、卷繞精度、電池外殼尺寸等進行測量和監控，有助于提高鋰電池的生產質量和性能。

汽車行業

應用于汽車零部件的制造和裝配過程，如發動機部件的尺寸檢測、車身零部件的位置定位等，確保汽車零部件的精度和裝配質量。

**選型指南**

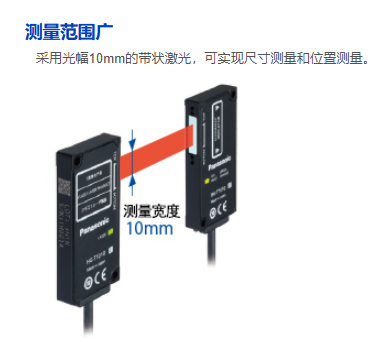

測量范圍：根據實際測量需求選擇合適測量范圍的型號，HG-T系列可通過測量寬度10mm的帶狀激光，實現不同范圍的尺寸測量或位置測量。

精度要求：如果對測量精度要求極高，如在半導體制造等領域，HG-T系列的1μm重復精度就可以滿足需求。

安裝空間：考慮到安裝位置的空間大小，如果空間有限，可選擇窄長型受光端的傳感器，如HG-T1010等型號，其薄型設計可以更好地適應狹小空間。

檢測模式需求：根據具體的測量任務和對象，選擇具有合適檢測模式的型號，如需要檢測物體邊緣位置的應用，可選擇具有邊緣檢測模式或自動邊緣檢測模式的產品。

技術參數

? 頭部：

? 型號：HG-T1010（標準型）、HG-T1110（窄長型）。

? 光源：紅色半導體激光，較大輸出0.3mW，發光峰值波長655nm。

? 重復精度：1μm（設置距離20mm時）、2.5μm（設置距離100mm時）、5μm（設置距離500mm時）。

? 直線性：±0.12%F.S.（設置距離20mm時）、±0.28%F.S.（設置距離100mm時）。

? 較小檢測物體：?0.5mm（設置距離500mm時）。

? 使用環境溫度：-10～+45℃（應無凝露與結冰），保存時：-20～+60℃。

? 使用環境濕度：35～85%RH，保存時：35～85%RH。

? 防護等級：IP67（IEC）（連接器部分除外）。

? 控制器：

? 型號：HG-TC101（主機NPN輸出）、HG-TC101-P（主機PNP輸出）、HG-TC111（子機NPN輸出）、HG-TC111-P（子機PNP輸出）。

? 電源電壓：24V DC±10%，波紋0.5V（P-P）。

? 消耗電流：100mA以下（連接傳感器頭部時）。

? 模擬輸出：

? 電壓輸出：范圍1～5V/F.S.（初始值），直線性±0.05%F.S.，報警時輸出5.2V，輸出阻抗100Ω MAX。

? 電流輸出：范圍4～20mA/F.S.（初始值），直線性±0.25%F.S.，報警時輸出0mA，負載阻抗250Ω MAX。

? 取樣周期：1ms（標準采樣）/0.5ms（高速采樣）。

? 平均次數：1次（2ms）、2次（3ms）、4次（5ms）、8次（9ms）、16次（17ms）、32次（33ms）、64次（65ms）、128次（129ms）、256次（257ms）、512次（513ms）、1024次（1025ms）。

? 顯示分辨率：1μm。

? 顯示范圍：-199.999～199.999mm。

? 使用環境溫度：-10～+50℃（應無凝露），保存時：-20～+60℃。

? 使用環境濕度：35～85%RH，保存時：35～85%RH。

? 防護等級：IP40（IEC）。

? 數字變位傳感器用通信單元：

? 型號：SC-HG1-USB。

? 電源電壓：24V DC±10%，容許紋波P-P10%以下（電源電壓范圍內）。

? 消耗電流：50mA以下。

? 通信規格：USB2.0 Full Speed。

? 通信協議：本公司專門協議。

? 使用環境溫度：-10～+45℃（但是應無結冰和凝露），保存時：-20～+60℃。

? 使用環境濕度：35～85%RH，保存時：35～85%RH。
